產品介紹:

一、概述

三相限流式保護器，可有效克服傳統斷路器和監控設備存在的短路電流大、切斷短路電流時間長，短路時產生的電弧火花大，以及使用壽命短路故障時，能以微秒速度快速限制短路電流以實現滅弧保護，額定電流為0-80A，廣泛用于:學校宿舍、醫院、商場、賓館、倉庫、住宅、電動車充電站及集貿市場等給種用電場所末端干、支路的線路保護。

二、技術參數

三、功能及特點

電氣防火限流式保護器主要用于火災隱患較大場所的末端照明回路的短路和過載故障的防護，能可靠消除短路或過載故障點的電弧火花噴發，從源頭上杜絕短路火災的發生。

3.1 面板指示燈說明

電源指示燈

運行指示燈(綠色):當保護器正常監視狀態時指示燈閃爍(1HZ)有通訊時快速閃爍。

報警信號燈(紅色):當被保護電路發生短路或過載報警時指示燈長亮。

蜂鳴器:當保護器發生報警時鳴響。

數據顯示窗口:顯示保護器當前的數據和工作狀態

3.2技術特性

故障保護功能：當產品發生故障時，會發出故障指示，并啟動自我保護功能。

過載保護功能：連續過載3秒切斷過載電路，防止因過載面發生火災。

短路保護功能：當被保護配電電路發生短路時，150微秒內切斷電路電源，防止因短路而發生的火災。

實時電流測量功能：實時測量被保護配電電路中的電流大小。

實時溫度測量功能：實時測量被保護配電電路中電纜線溫度，當電纜線溫度大于設定的閩值時，會發送報警信息到上位機，并且報警狀態一直保持，直至復位。

操作記錄功能:能夠把外部對保護器的操作通過通信發送到上位機保存。

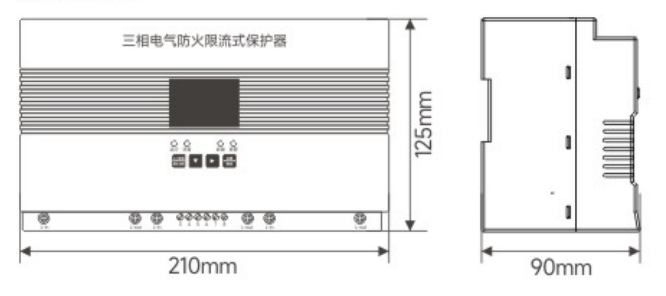

四、外形尺寸
