一、概述

三相電氣限流式保護器，可有效克服傳統斷路器和監控設備存在的短路電流大、切斷短路電流時間長，短路時產生的電弧火花大，以及使用壽命短路故障時，能以微秒速度快速限制短路電流以實現滅弧保護，額定電流為63-160A，廣泛用于：學校宿舍、醫院、商場、賓館、倉庫、住宅、電動車充電站及集貿市場等給種用電場所末端干、支路的線路保護。

二、技術參數

技術參數		指標
頻率		50Hz
輔助電源		AC85-265V
功耗		自耗功率≤3W(空載)
額定電流		63-160A
短路保護時間		˂150us
過壓保護		動作范圍：100%-120%；動作延時：0-60S
欠壓保護		動作范圍：60%-100%；動作延時：0-60S
過載保護		動作范圍：100%-140%；動作延時：3-60S
線纜溫度監測	監測范圍	-20-120℃ ±2℃
	報警設備	動作范圍：45%-110℃；動作延時：0-60S
漏電監測	監測范圍	20-1000mA±5mA
	報警設備	動作范圍：30-1000mA；動作延時：0-60S
故障記錄		20條事件記錄
報警方式		聲光報警（聲音可以通過按鍵消音）
通訊方式		RS485接口，通信協議：MODBUS-RTU波特率：9600（默認）
工作使用環境	工作場所	具有防雨防塵條件的場所
	環境溫度	-25℃~+50℃
	相對溫度	10%~95%（不凝結）
	海報高度	不超過5000m

三、功能及特點

3.1 面板指示燈說明

電源指示燈

運行指示燈（綠色）：當保護器正常監視狀態時指示燈閃爍（1HZ），有通訊時快速閃爍。

消音指示燈（綠色）：當有故障報警輸出，按下消音鍵后指示已消音。

故障信號燈（黃色）：當產品自身發生故障時指示燈長亮。

過載信號燈（紅色）：當保護器發生過載時指示燈長亮。

短路信號燈（紅色）：當被保護電路發生短路時指示燈長亮。

蜂鳴器：當保護器發生報警時鳴響。

數據顯示窗口：顯示保護器當前的數據和工作狀態。

3.2技術特性

故障保護功能：當產品發生故障時，會發出故障指示，并啟動自我保護功能。

過載保護功能：連續過載3秒切斷過載電路，防止因過載面發生火災。

短路保護功能：當被保護配電電路發生短路時，切斷電路電源，防止因短路而發生的火災。

實時電流測量功能：實時測量被保護配電電路中的電流大小。

通信功能：支持接入電氣火災監控設備，實現遠程監控。

實時溫度測量功能：實時測量被保護配電電路中電纜線溫度，當電纜線溫度大于設定的閾值時，會發送報警信息到上位機，并且報警狀態一直保持，直至復位。

操作記錄功能，能夠把外部對保護器的操作通過通信發送到上位機保存。

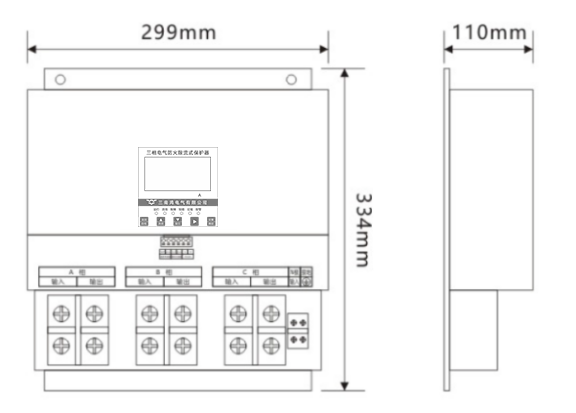

四、外形尺寸

125A:

長334mm×寬299mm×深110mm
